Anlagenaufbau:
1.Zone Hauptwaschzone:
mit einer Kreiselpumpe mit 2,2 kW
(900l/min bei ca. 1 bar) auf insgesamt
60 Edelstahldüsen verteilt, die eine
gründliche Reinigung von allen 4 Seiten
ermöglichen. Durch einen Plattenfilter
wird die Waschlauge ständig gereinigt
und kontinuierlich gefiltert.
Tankvolumen: 360 L
Heizleistung: 10 kW
Waschtemperatur in der Hauptwaschzone
50-55°Celsius

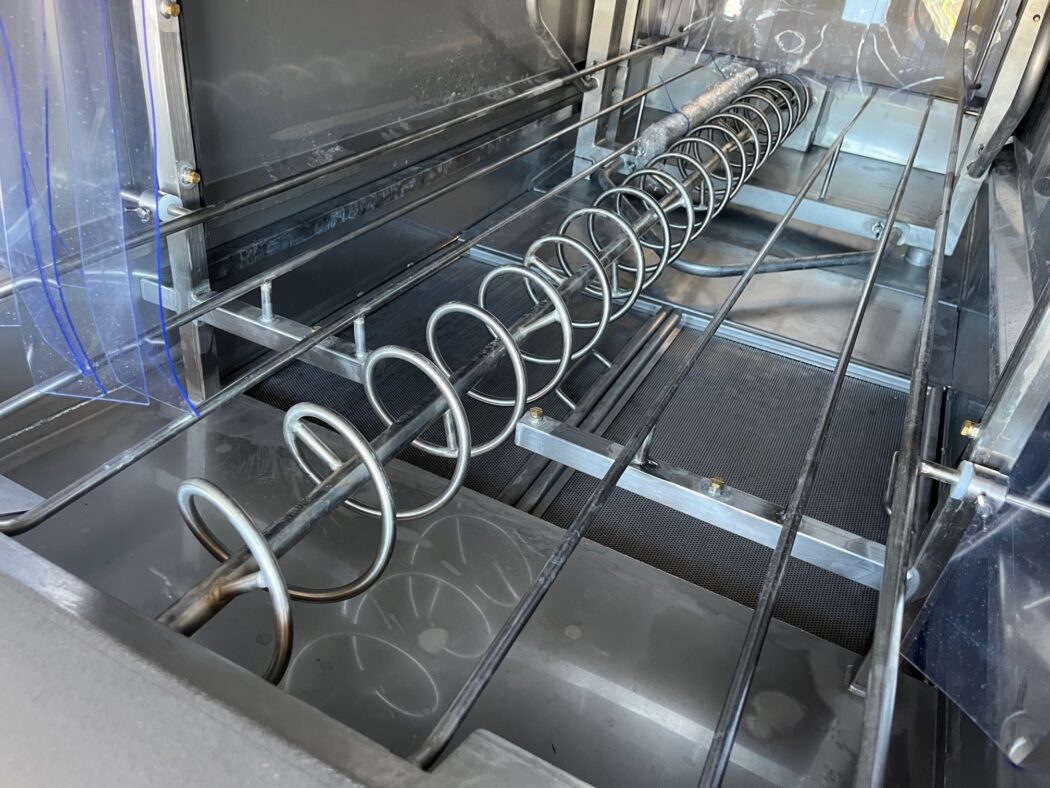

Der Kistentransport vollzieht sich über eine Spirale
(KITZINGER Gebrauchsmuster), dadurch erfolgt eine
exakte Kistenvereinzelung und ein ungehinderter Aufprall
der Waschlauge von der Unterseite in Verbindung mit
leichter Kistenschrägstellung zur verbesserten
Reinigung aller Seiten.
2.Zone Klarspülbereich:
mit Frischwasser werden die in der Maschine gereinigten
Produkte von allen Seiten gründlich abgesprüht.
Das Frischwasser muss mind. 40°C warm zur Maschine
geführt werden und wird in der Anlage auf ca. 80°C erhitzt.
Stündlich werden ca. 300 L benötigt
Technische Daten:
Maschinennennleistung: 150 Stk. 60/40
Gesamtlänge Grundmaschine: 2000 mm
mit Ein- und Auslaufblech: 3000 mm
Maschinenbreite: 820 mm
Maschinenhöhe: 1500 mm
Durchlaufbreite Waschtunnel: bis 630 mm /einstellbar)
Durchlaufhöhe Waschtunnel: 430 mm
Heizleistung gesamt: Bad 10 kW, Boiler 10 kW
Das Gehäuse ist komplett verschweißt und besteht
ausschließlich aus rostfreiem Edelstahl.
Der Unterbau ist weitgehend aus 3 mm Blech gefertigt
und damit sehr langlebig.
Die Maschine hat folgende Anschlüsse:
Frischwasser mit mind. 40°C 3/4″
Fließdruck mind. 1, max. 6 bar über Schlauchanschluss,
Verbrauch ca. 300 l/h
WICHTIG: die Maschine benötigt warmes Frischwasser,
Anschluss 1/2″ oder 3/4″
Elektrizität: 24 kW, 400 V, 50 Hz
Abwasser DN 50 in Bodenablauf oder Rinne
in Maschinennähe unterhalb des Maschinentanks mit
Standrohr
mit Hauptschalter
leistungsstarke Kreiselpumpe
Anlage auf Edelstahlrollen
einlaufseitige Schräge
auslaufseitige Schräge zur Rückführung
von Wasser auf den Kistenboden
mit KRONOS Spülmittelpumpe mit Leitwertmessung
